门头LED显示屏的制作过程

门头LED显示屏的制作过程

门头LED显示屏的制作过程主要包括工具原料准备、上磁扣、外框组装、固定背条、连接电源线、连接排线、检查、封背板等步骤，具体如下：

工具：手电钻、钳子、自攻钉。

原料：LED电源板（模组）、磁扣、变压器（电源）、排线、电源线、边框（型材）、龙骨（背条）、拐角。

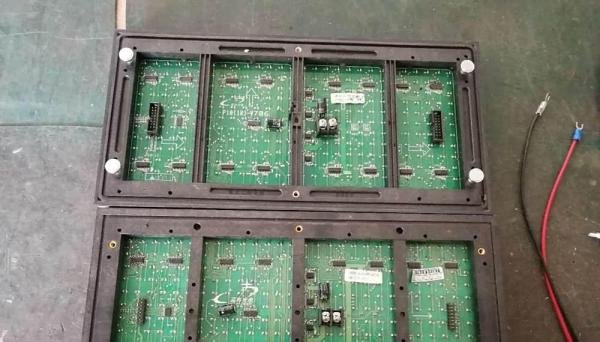

将磁扣拧到单元板上，门头显示屏一般拧四个角即可。

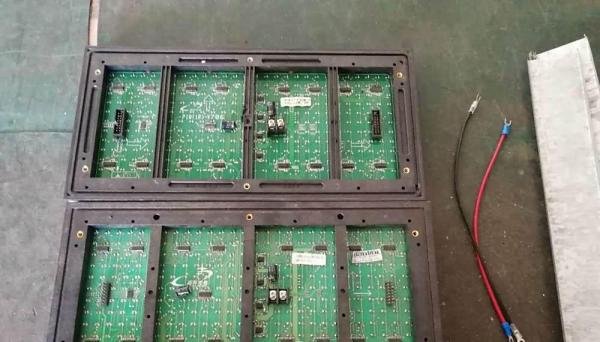

将单元板按需求尺寸大小摆放整齐。

用米尺测量单元板的宽度和高度。

根据测量结果切割边框（型材）。

将切割好的边框（型材）和拐角拼接好。

将背条放好位置，打上自攻钉。建议将单元板提前吸到背条上，防止过紧导致单元板吸不上。

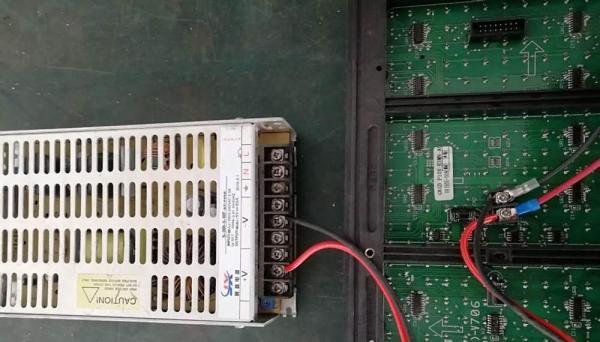

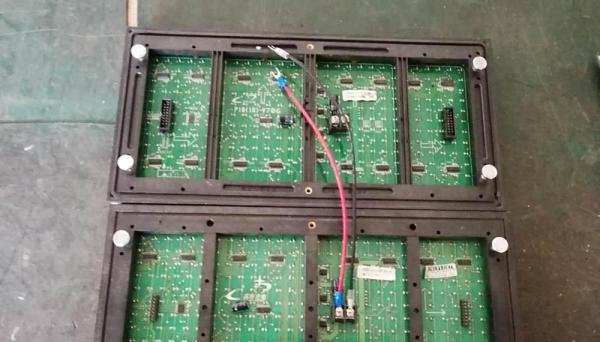

将单元板和单元板之间的电源线接好，再接到电源上。

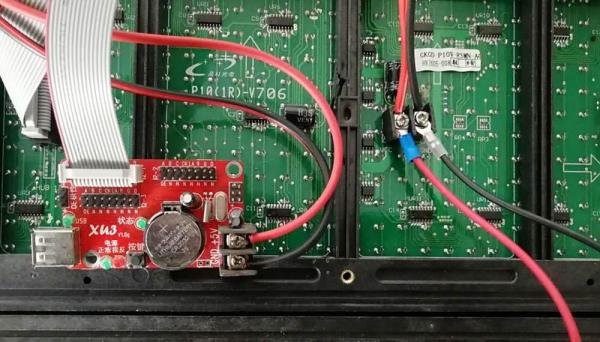

将控制卡和电源之间的电源线接好。

注意接线颜色对应：

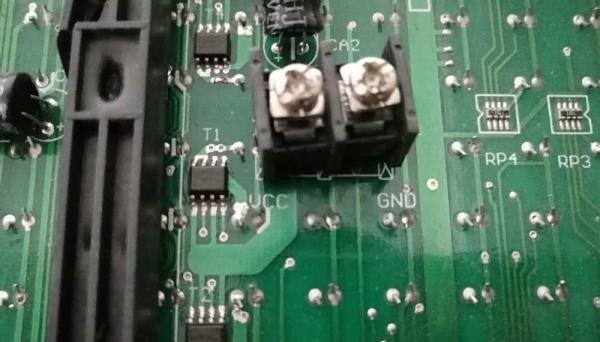

单元板：VCC+红线，GND-黑线。

控制卡：5+红线，GND-黑线。

电源（变压器）：V+红线，V-黑线；L火线，N零线，三地线。

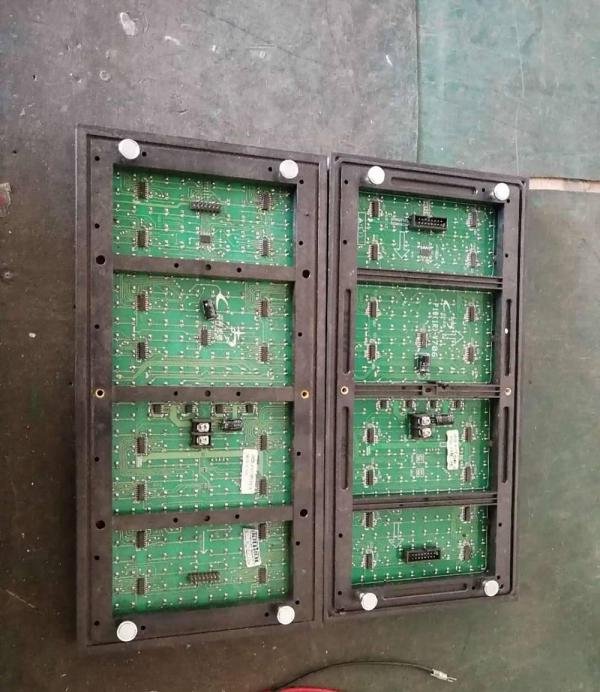

将单元板和单元板之间的排线连接起来。

将首排单元板与控制卡排线连接起来。

检查电源线有无接反。

检查排线是否全部连接。

固定电源以及控制卡。

用米尺测量屏幕总宽度以及总高度。

截取背板（截取尺寸比测量尺寸小1cm为宜）。

将背板固定好。
