SimoneBathtub：浴盆（浴缸）曲线（1）
的有关信息介绍如下：Bathtub（浴盆）曲线是描述通信系统或数字信号传输中误码率与特定参数（如时间或电压幅度）之间关系的曲线。
一、浴盆曲线的定义
浴盆曲线因其形状上大下小，类似一个浴缸而得名。在通信系统中，浴盆曲线通常用于描述不同误码率等级下的眼宽（时间浴盆曲线）和眼高（电压浴盆曲线）。眼宽和眼高是评估数字信号质量的重要指标，它们分别代表了信号在时间轴和电压幅度轴上的张开程度。
二、浴盆曲线的作用
评估信号质量：浴盆曲线可以直观地展示信号在不同误码率下的性能表现。通过观察浴盆曲线的形状和位置，可以判断信号的质量是否满足设计要求。
优化系统设计：在通信系统设计中，浴盆曲线可以作为优化系统性能的依据。通过调整系统参数，如信道编码、调制方式等，可以改善浴盆曲线的形状，从而提高信号的传输质量和可靠性。
故障排查与定位：在通信系统出现故障时，浴盆曲线可以帮助工程师快速定位问题所在。通过观察浴盆曲线的异常变化，可以判断故障是否由信号质量下降、信道损耗增加等原因引起。
三、浴盆曲线的类型

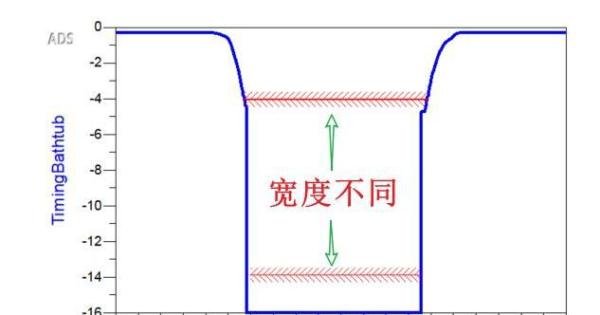

时间浴盆曲线：时间浴盆曲线以时间为横轴，误码率的指数值为纵轴。它描述了不同误码率等级下的眼宽信息。在时间浴盆曲线中，较宽的眼宽对应较低的误码率，而较窄的眼宽则对应较高的误码率。

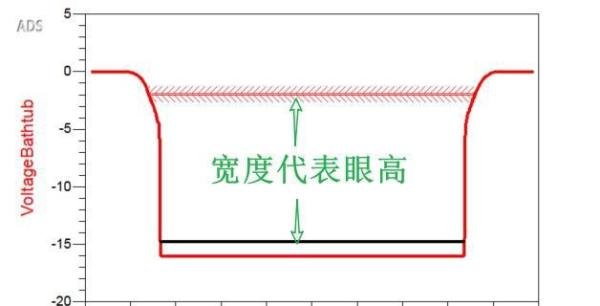

电压浴盆曲线：电压浴盆曲线以电压幅度为横轴，误码率的指数值为纵轴。它描述了不同误码率等级下的眼高信息。在电压浴盆曲线中，较高的眼高对应较低的误码率，而较低的眼高则对应较高的误码率。
四、浴盆曲线与眼图和误码率轮廓的关系
浴盆曲线、眼图和误码率轮廓是评估通信系统性能的三个重要工具。它们之间存在密切的关系：
眼图：眼图是数字信号在时域上的直观表示，它展示了信号在不同时间点的电压幅度变化。眼图的张开程度（眼宽和眼高）直接反映了信号的质量。

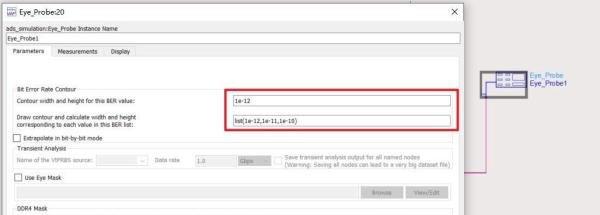

误码率轮廓：误码率轮廓是眼图的内边沿，它表征了眼图睁开的大小。误码率轮廓通常包含多个误码率等级，如1e-10、1e-11、1e-12等。这些误码率等级对应的眼宽和眼高信息可以在浴盆曲线中找到。
浴盆曲线：浴盆曲线通过描述不同误码率等级下的眼宽和眼高信息，为眼图和误码率轮廓提供了定量的评估依据。同时，浴盆曲线的形状和位置也反映了通信系统的性能表现。
五、示例说明

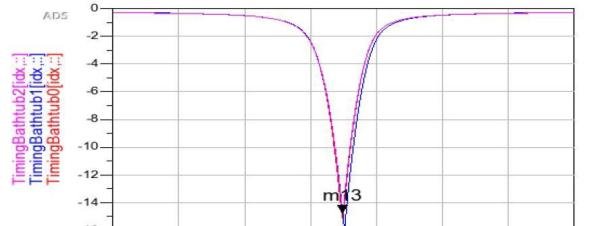

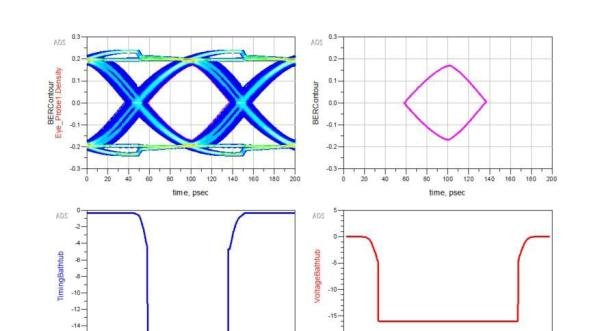

在ADS仿真中，通过观察浴盆曲线、眼图和误码率轮廓的结果，可以对通信系统的性能进行详细的评估。例如，当通道损耗较大时，浴盆曲线的上大下小特征将更加明显，眼图的张开程度将减小，误码率将增加。这时，可以通过调整系统参数来优化浴盆曲线的形状，从而提高信号的传输质量和可靠性。
综上所述，浴盆曲线是评估通信系统性能的重要工具之一。通过仔细分析浴盆曲线的形状和位置，可以对信号的质量、系统的性能以及潜在的故障进行准确的评估和定位。
