可视对讲网线水晶头接法

可视对讲网线水晶头接法

排列线序有个口诀从左至右：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。 捏紧整齐剪断的网线，塞入水晶头，塞的时候顺序一定不能乱。

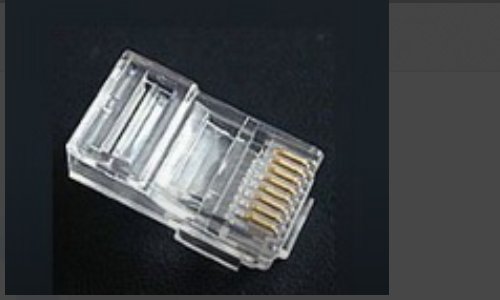

1、用压线钳中间的直剪位置将原有的水晶头线减掉。一定要剪齐。如下图所示：

2、减掉后再延减掉头开始推3-4里面将包裹的电线外皮剪一下，剥掉外皮。如下图所示：

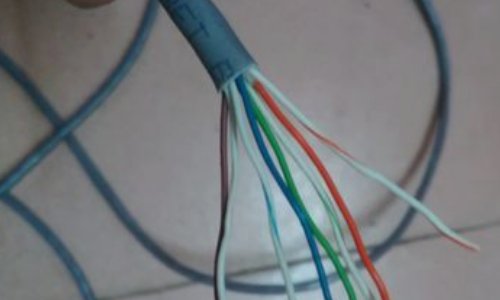

3、剥掉外皮后的网线一共有8跟细线，需要按白橙、橙、白绿、蓝、白蓝、绿、白棕、棕的顺序从左到右排列。如下图所示：

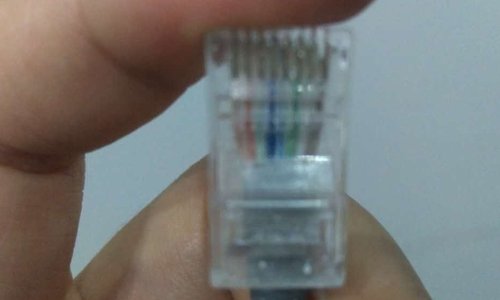

4、排好后前段排齐插入到水晶头里让每一根颜色的现都能查到头。如下图所示：

5、这时将水晶头插入到压线钳，插的时候感觉得“啪卡”一下，如下图所示：

扩展资料

注意事项

如果连接的双方地位不对等的，则使用平行（直通）线，例如电脑连接到路由器或交换机；

如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑；

都接一样是可以的，因为一般网线用的只有1.2.3.6其他就算没接通一样都是可以用的。
