滚动轴承的选型计算需结合载荷特性、转速、安装空间及运行条件等参数，通过分析轴承类型、尺寸系列、内径、公差等级等核心参数完成选型。以下是具体步骤及图文说明：

根据载荷方向选择轴承类型：

X、Y为径向和轴向载荷系数，根据轴承类型和Fa/Fr比值查表确定。

若轴承仅承受径向载荷，则P = Fr。

基本额定动载荷（C）：根据轴承寿命公式计算所需基本额定动载荷：C = P·(L/10^6)^(1/p)

L为预期寿命（小时），p为寿命指数（球轴承p=3，滚子轴承p=10/3）。

例如：预期寿命10000小时，当量动载荷P=5000N，球轴承的C值为：C = 5000×(10000/10^6)^(1/3) ≈ 11200N

选择轴承尺寸系列：

根据计算出的C值，在轴承手册中查找满足C≥计算值的轴承型号。

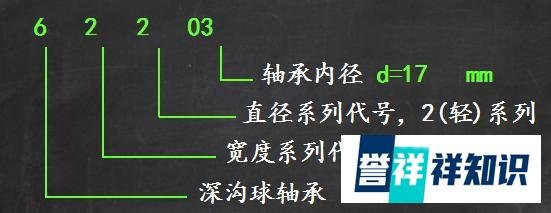

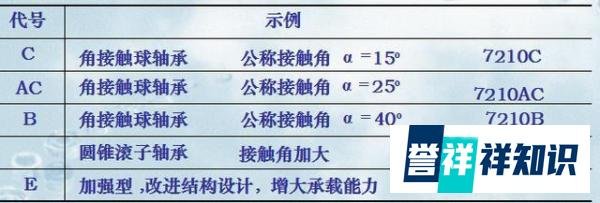

尺寸系列代号表示相同内径但不同宽度和外径的轴承组合，例如：

宽度系列：正常宽度为“0”（通常不标注），圆锥滚子轴承和调心滚子轴承需标注“0”。

外径系列：特轻（0、1）、轻（2）、中（3）、重（4）。

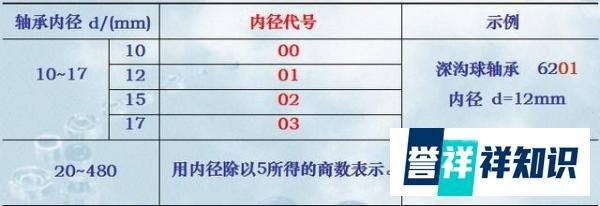

内径代号由数字表示，例如：

内径10mm：代号“00”（如深沟球轴承6200）。

内径15mm：代号“03”（如圆锥滚子轴承30203）。

极限转速验证：

轴承的极限转速受润滑方式、载荷和散热条件影响，需确保实际转速低于极限转速。

高速场景优先选择球轴承（摩擦阻力小），低速高载荷场景选择滚子轴承。

公差等级选择：

公差等级分为2、4、5、6（6x）、0级，从高到低。

精密机械（如机床主轴）选用P2或P4级，一般机械选用P0级（不标注）。

润滑方式选择：

脂润滑：适用于中低速、常规温度场景，优点为不易流失、维护简单。

油润滑：适用于高速、高温场景，优点为摩擦阻力小、散热效果好。

固体润滑剂：用于特殊场合（如真空、极端温度）。

密封方式选择：

接触式密封：毛毡圈密封、密封圈密封，适用于低速、常规环境。

非接触式密封：间隙密封、迷宫式密封，适用于高速、高温或粉尘环境。

组合式密封：如毛毡迷宫式密封，结合接触式和非接触式优点。

以6206深沟球轴承为例：

基本额定动载荷C=19.5kN，满足计算需求。

极限转速n=13000r/min，高于实际转速。

公差等级P0，适用于一般机械。
